Введение в общие протоколы связи для вентиляторов EC: RS485, CAN FD и LIN

Введение в общие протоколы связи для вентиляторов EC

Современные вентиляторы с электронной коммутацией (EC) все чаще полагаются на надежные протоколы связи для точного управления и мониторинга. Выбор протокола существенно влияет на стоимость системы, производительность и сложность. Этот документ обеспечивает четкое сравнение трех основных протоколов: RS485, CAN FD и LIN, чтобы помочь в выборе для приложений HVAC.

Исполнительное резюме: Взгляд на выбор протокола

Подробный анализ протокола & рекомендации

1. RS485: Экономичная «рабочая лошадка».

• Что это такое: Универсальная промышленная шина последовательной связи, обеспечляющая лучшую помехоустойчивость, чем стандартный UART.

• Типичное использование в вентиляторы:

• Контроль: Отправьте ШИМ-команды для регулирования скорости (с помощью аналогового сигнала 0-10 В или инструкций Modbus).

• Чтение: Получить основные параметры, такие как обороты, температура и коды неисправностей (достаточно для небольших, нечастых данных).

• Ключевые преимущества:

• Очень низкая стоимость (недорогие чипы приемопередатчика).

• Простая проводка (требуется только витая пара).

• Поддерживает сети с одним мастером и несколькими ведомыми сетями (требуется ручное назначение адресов).

• Ограничения:

• Низкая скорость (обычно до 115,2 кбит/с) может быть перегруженной несколькими узлами.

• Неловко встроенного арбитража; коллизии требуют ретрансляции на основе программного обеспечения.

• Наша рекомендация:

  ✅Выберите его, когда:Бюджет является основным ограничением, контролируя только 1-2 вентилятора, и нет необходимости в высокочастотном обмене данными в реальном времени (например, бытовые вентиляционные установки).

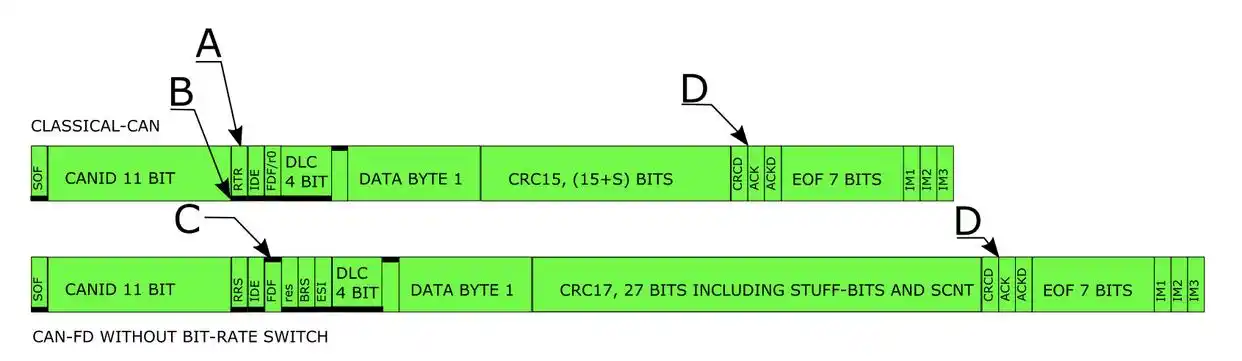

2. CAN FD: высокопроизводительный «универсальный» (⭐️ Лучший выбор для сложных систем)

• Что это такое: Расширенная версия протокола CAN, служащая основной шиной в автомобильных и промышленных приложениях.

• Типичное использование в вентиляторы:

• Скоординированное управление несколькими вентиляторами (например, синхронизированное регулирование скорости в системе ОВКВ транспортного средства).

• Передача в реальном времени больших наборов данных для диагностики, таких как ток, метрики вибрации и температуры.

• Ключевые преимущества:

• Значительное преимущество скорости: Фаза данных поддерживает скорость до8 Мбит/с(На практике распространено 2-4 Мбит/с), что делает его более чем в 20 раз быстрее, чем обычные настройки RS485.

• Превосходный помехоустойчивость: Дифференциальная сигнализация и надежные проверки CRC делают его исключительно стабильным даже в электрически шумных условиях вблизи двигателей.

• Не-разрушительный арбитраж: Поддерживает 100 узлов с сообщениями на основе приоритетов, устраняя коллизии данных.

• Ограничения:

• Более высокая стоимость (трансиверы дороже, чем RS485).

• Разработка требует знакомства со стеком протоколов CAN.

• Наша рекомендация:

  ✅Выберите его, когда:Приложение требует высокой производительности в реальном времени, координации нескольких вентиляторов и должно работать в жестких электромагнитных условиях (например, охлаждение аккумулятора электромобиля, управление вентиляторами промышленной производственной линии).

3. LIN: «Бюджетный» протокол в автомобиле (⚠️ Примечание: не то же самое, что проприетарный протокол «LINK»)

• Что это такое: Низкозатратный протокол последовательной связи, разработанный для автомобильных датчиков и исполнительных механизмов низкого класса. Обычно он действует какВспомогательный автобус, Зависит от главного узла (например, модуля шины CAN).

• Типичное использование в вентиляторы:

• Управление простыми маломощными вентиляторами в салоне транспортного средства (например, вентиляция сидений, небольшие вентиляторы охлаждения).

• Используется в основном для отправки простых команд включения/выключения или уровня скорости; не подходит для сложной обратной связи с данными.

• Ключевые преимущества:

• Чрезвычайно низкая стоимость (однопроводная связь, стоимость микросхемы ~ 1/10 от RS485).

• Минимальная проводка (одиночный провод плюс земля).

• Ограничения:

• Очень низкая скорость (<20 кбит/с), Максимум 8 байт на кадр.

• Нет встроенной отказоустойчивости; весь сегмент выходит из строя, если главный узел неисправен.

• Наша рекомендация:

  ✅Выберите его, когда:Приложение предназначен для экономически чувствительных вспомогательных вентиляторов с малым объемом данных внутри транспортных средств (например, небольших вентиляторов возле ламп для чтения).Никогда не используйте его для критических систем первичного управления.

Заключение и логика окончательного выбора

Оптимальный выбор для применения вентиляторов EC зависит от тщательной балансировки требований к производительности с ограничениями бюджета и сложности.

• Для бюджетных и простых настроек→RS485Это прагматичный выбор.

• Для производительности, надежности и будущих-Проверки→CAN FDЯвляется превосходным и рекомендуемым решением, особенно для промышленных или автомобильных первичных систем.

• Для некритических вспомогательных вентиляторов с низким уровнем передачи данных в транспортных средствах→ЛиньЯвляется жизнеспособным и эффективным с точки зрения затрат вариантом.
